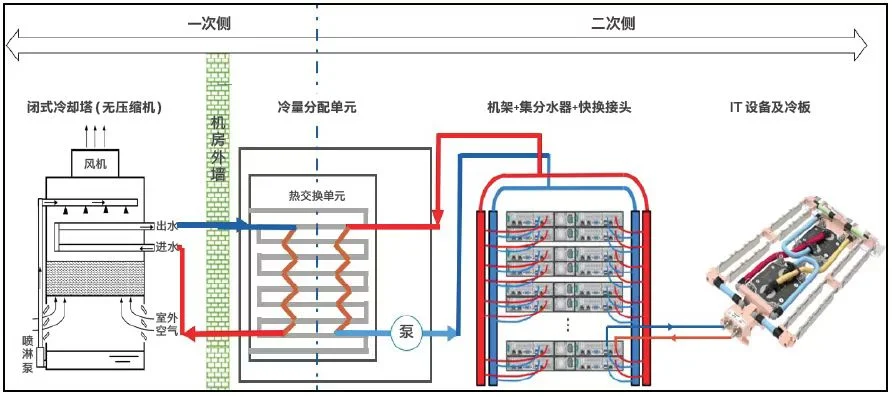

冷板式液冷系統主要服務于服務器芯片散熱，包含液冷控制系統、一次側液冷系統和二次側液冷系統。一次側液冷系統主要由液冷冷源（冷卻塔/干冷器/水力驅動模塊）、一次側管路和一次側循環泵組成；二次側液冷系統主要由液冷CDU（含二次側泵）、液冷機柜（含manifold）、二次側管路、快速接頭及冷板式服務器等組成。

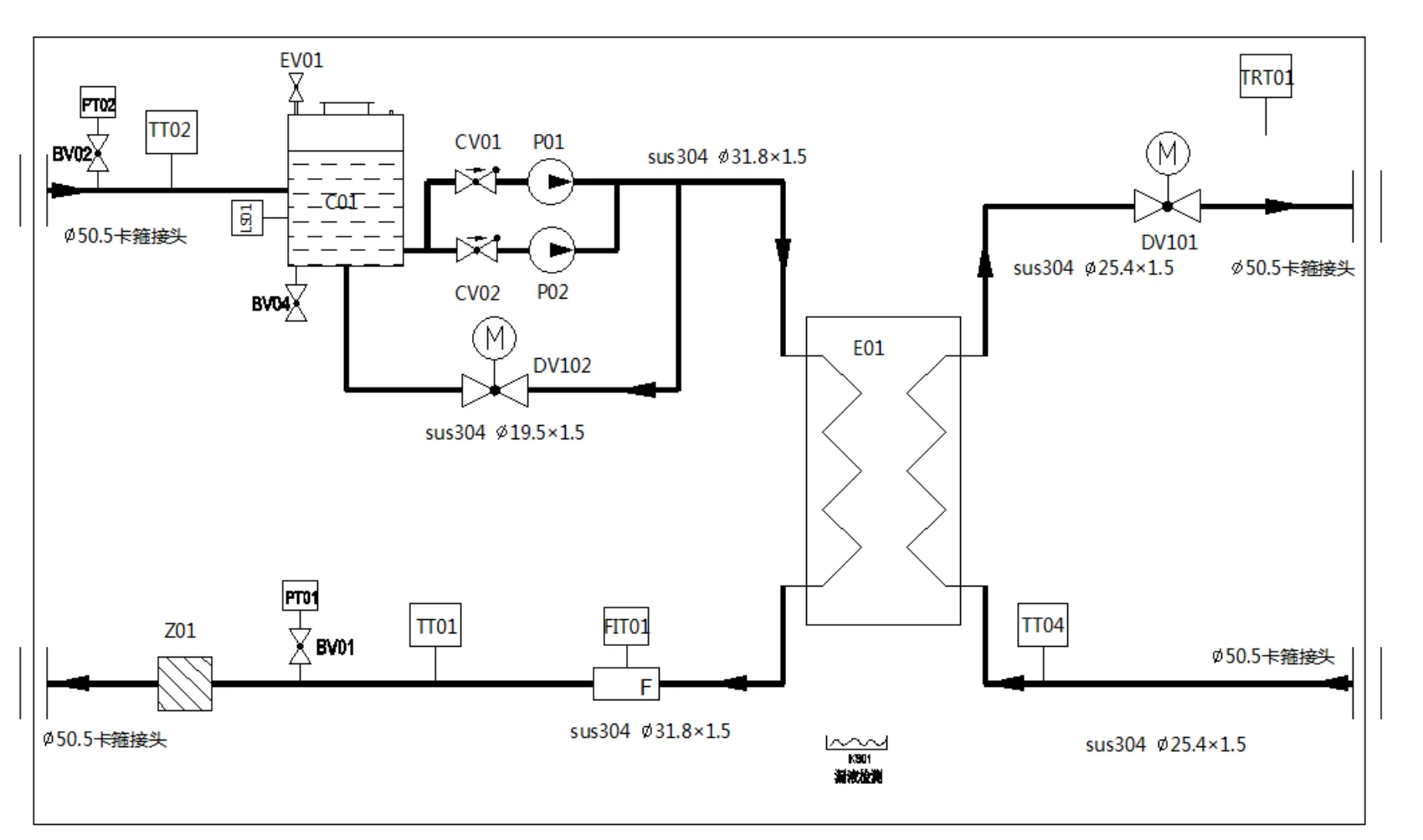

二次側根據使用環境及系統兼容性可采用以下冷卻介質，包括但不限于去離子水、乙二醇或丙二醇水溶液等具有優良的流體導熱性能。CDU內部按需設置壓力、溫度、流量、電導率等傳感器。

二次側管路系統采用成環設計，敷設于集裝箱靜電地板下方， 管路宜采用不銹鋼304以上材質。

供回液環路設置供回液壓力監測，環路設置自動排氣閥，各機柜支路引出口位置設置閥門，支路軟管設置流體連接器，方便單機柜維護。

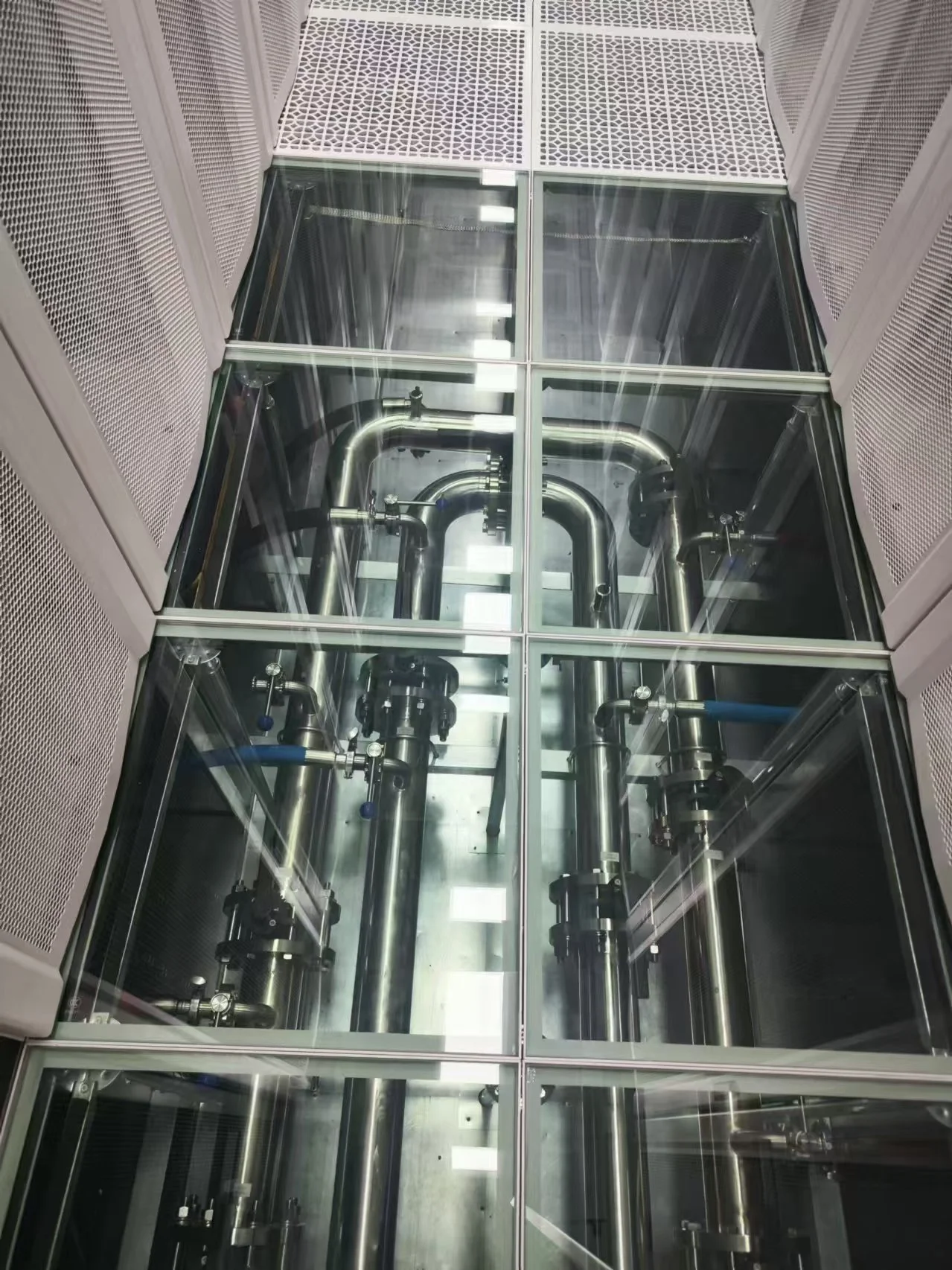

為方便維護觀察，局部可設置玻璃監控地板。

機柜級支路軟管應采用EPDM材質。

支路軟管的彎曲半徑應符合管路施工工藝要求。

供液管路和回液管路宜采用顏色管理系統，方便管理維護。

管路支架應設置振動緩沖裝置；如橡膠墊等。

管路系統出廠前進行強度壓力和密封壓力測試。

不銹鋼管路表面宜進行鈍化、酸洗處理以提高管路的耐候性。

二次側管路配置隔離閥，減小因管路泄露或堵塞、故障造成的故障顆粒度。

二次側管路出口需安裝過濾器，過濾精度應不高于300μm，支持過濾器臟堵檢測及在線維護。
