產品介紹

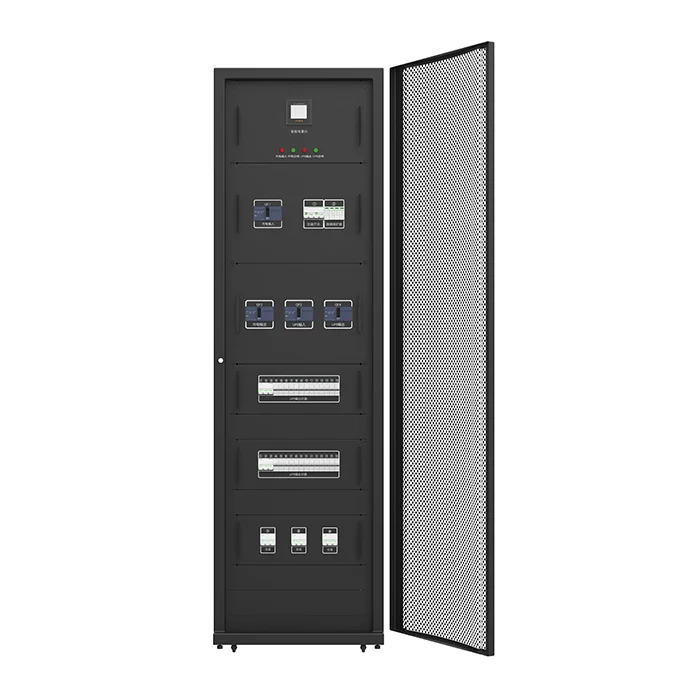

　　達焓科技CyberPD系列精密配電柜是針對數據中心機房能源末端，綜合采集所有能源數據的配電柜。為終端能源監測系統提供高精度測量數據，通過自帶的顯示單元實時顯示電能參數，并可接入后臺動環監控系統。幫助用戶管理和優化數據中心能源能耗。

　　產品功能

　　? 配電柜的總輸入電壓、電流、頻率、功率、電量監測 ;

　　? 配電柜各路電壓、電流、頻率、功率、電量監測;

　　? 各開關的開關狀態檢測 ;

　　? 預設置各路負載容量報警，過載報警，超壓報警;

　　? 具有聲光報警和遠程監控接口 ;

　　? 大尺寸全彩屏顯示;

　　? 防浪涌保護。

　　產品特點

　　(1)智能配電柜能夠采集更多的電氣數據

　　除了和普通配電柜類似，通過電量儀表，采集總配電回路的電壓、電流以外，智能配電柜還能采集諸如諧波等電氣質量數據、配電柜分回路的通斷狀態和電流狀態、接地和防雷設備狀況等數據。以上數據的采集，除了普通電量儀表和主要電壓、電流互感器外，還需要增加更多傳感器、變送器設備，用于數據的采集。采集數據的顯示可以通過電量儀表和用顯示屏進行本地顯示，也可通過RS485接口遠程發送到監控系統。

　　(2)智能配電柜應具有方便的分回路維護功能

　　由于很多數據中心要求IT設備7×24小時運行，因此對智能配電柜提出了特殊的維護要求，如在維修更換微型斷路器時，不能斷開上游的進線斷路器，避免影響并聯在匯流排上的其他回路，即要求智能配電柜采用的電氣元器件能夠支持熱維護。當前市場上可采用的方法有使用特制的匯流銅排，也有采用普通匯流銅排，在普通微斷上增加熱插拔底座的方式解決，多家電氣元件廠商都有提供這一類的解決方案。

　　(3)智能配電柜需要能夠治理和降低負載帶來的諧波電流

　　由于IT設備都是感性負載，給上游配電系統帶來了大量的諧波*，這些諧波影響到數據中心配電系統的穩定運行和電氣設備的使用壽命。因此智能配電柜需要增加具有能夠治理和降低IT設備帶來諧波的功能。

　　智能配電柜采用的諧波治理方式，多是在配電線路中串聯隔離變壓器。在增加隔離變壓器后，明顯降低IT負載對電網帶來的共模雜信的。

　　(4)智能配電柜能夠方便地調整三相電流的平衡

　　很多IT設備為單相用電，會引起三相電流不平衡，為充分利用能源，降低電能的浪費，管理人員需要經常調整三相電流的平衡。智能配電柜如能提供方便調整三相電流平衡的功能，則可有效提高維護效率。

　　目前一些廠商推出的微型斷路器產品，能結合匯流銅排方案，通過撥片方式方便的調整三相的平衡。但如果配電柜采用普通的微型斷路器，則需要在接入IT設備的同時選擇合適的相位，一旦接入IT負載后再進行調整，就會對負載運行產生影響。

　　(5)智能配電柜需要安裝防雷裝置

　　為了保護IT設備，智能配電柜都安裝有防雷裝置。根據IEEE1100規范，認為普通防雷設備的防護等級不能完全保障泄放大電流的感應雷電，建議采用瞬時突峰抑制(TVSS)設備，這些設備都采用和微斷并聯的方式接入。
